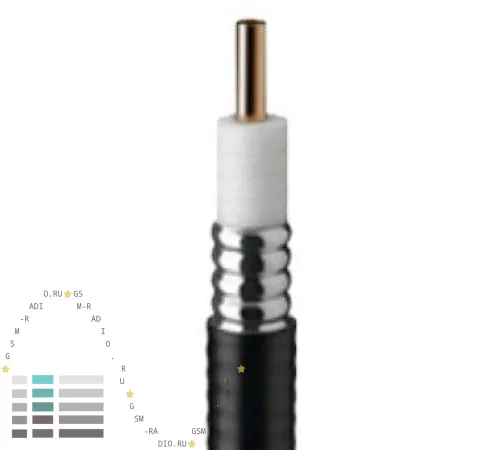

Огнестойкий коаксиальный кабель LCF 78-50JFNL CELLFLEX®Lite

Информация для заказа

Огнестойкий коаксиальный кабель LCF 78-50JFNL CELLFLEX®Lite

Применяется в решениях, требующих прокладку линий передачи сигнала легкого веса. Легкий вес обеспечивает уменьшение применяемой рабочей силы и мощность подъемных механизмов.
Легко транспортировать, обращаться вручную и монтировать. Позволяет экономить стоимость доставки.
Представляет экономично эффективную альтернативу медным линиям передачи сигнала. Коаксиальный кабель CellFlex ® Lite позволяет снизить расходы.
Обеспечивает удобную совместимость с существующими оснасткой и комплектующими для радиочастотных систем . Требует меньше дополнительного инвентаря и инструмента, уменьшая таким образом эксплуатационные расходы.
Позволяет избегать проблемы при установке и эксплуатации. Коаксиальный кабель CellFlex ® позволяет избегать простои и снижает эксплуатационные расходы.
Затухание сопоставимо с отраслевыми стандартами для традиционных кабельных линий связи. CellFlex ® Lite находит бескомпромиссно широкие области применения. Специально разработанные разъемы обеспечивают низкий уровень интермодуляционных искажений и устойчивость против них.
Коаксиальный кабель CellFlex® Lite превосходит нынешние стандарты PIM (Passive Intermodulation-Пассивная Интермодуляция), гарантируя отсутствие пропущенных звонков.
Он доступен с защитой от ультрафиолетовых лучей - полиэтиленовой или огнезащитной оболочках. Может использоваться вне и внутри помещений, в зонах ограниченного применени.
Превосходит отраслевой стандарт, обеспечивает компенсацию потерь производительности. Обеспечивает нулевой риск в сетевом планировании.

Огнестойкий коаксиальный кабель LCF 78-50JFNL CELLFLEX®Lite

Структура
Внутренний проводник: медная трубка [мм (дюйм)]	9.32(0.37)
Внутренний диэлектрик: вспененный полиэтилен [мм (дюйм)]	22.4(0.88)
Внешний проводник: гофрированный алюминий [мм (дюйм)]	25.2(0.99)
Оболочка: полиэтилен, PE, метал-гидрооксид [мм (дюйм)]	27.8(1.09)
Механические параметры
Масса, приблизительно [кг/м (лб/фт)]	0.48 (0.28)
Минимальный радиус изгиба, один изгиб [мм (дюйм)]	120 (5)
Минимальный радиус изгиба, многократное изгибание [мм (дюйм)]	250(10)
Изгибающий момент [Нм (лбфт)]	13 (9.6)
Максимальное растягивающее усилие [Н (лб)]	1440 (324)
Рекомендуемое максимальное расстояние между креплениями [м (фт)]	0.8/1(2.75/3.25)
Электрические параметры
Волновое сопротивление [Ом]	50 +/- 1
Коэффициент укорочения (фазовая скорость распространения волны по отнош. к скор. света в вакууме [%]	90
Ёмкость [пФ/м (пФ/фт)]	75.0 (22.9)
Индуктивность [пH/м (пH/фт)]	0.1875 (0.057)
Максимальная рабочая частота [ГГц]	5
Максимальное пробивное переменное напряжение (RMS-тест) [В]	8000
Максимальная мощность [кВт]	85
Номинальное радиочастотное напряжение [В]	2920
Сопротивление постоянному току внутреннего проводника [Ом/км (Ом/1000фт)]	1.54 (0.47)
Сопротивление постоянному току внешнего проводника [Ом/км (Ом/1000фт)]	1.42 (0.43)
Рекомендуемый диапазон температур эксплуатации
Температура хранения °C (°F)]	-70 to +85 (-94 to185)
Температура монтирования °C (°F)]	-40 to +60 (-40 to 140)
Температура эксплуатации (рабочая)°C (°F)]	-50 to +85 (-58 to 185)

Другие характеристики Пожарная безопасность: без галогенов

КСВН Производительность: стандартный [дБ (КСВН)] - 24(1.135)

Привязка к вашей радиочастотной системе с вашим КСВН на требуемый частотный диапазон выполняется по техническому заданию.

Другие возможности: Фазостабилизированные и фазосогласованные кабели изготавливаются по запросу.

Огнестойкий коаксиальный кабель LCF 78-50JFNL CELLFLEX®Lite

Частота	Затухание		Мощность
МГц	дБ/100 м	дБ/100 фут	кВт
0.5	0.0871	0.0266	85.0
1.0	0.123	0.0376	85.0
1.5	0.151	0.0461	70.2
2.0	0.175	0.0532	60.6
10	0.392	0.119	27.0
20	0.556	0.170	19.1
30	0.683	0.208	15.5
50	0.885	0.270	12.0
88	1.18	0.360	8.98
100	1.26	0.384	8.41
108	1.31	0.400	8.09
150	1.55	0.473	6.84
174	1.67	0.510	6.35
200	1.80	0.549	5.89
300	2.22	0.677	4.77
400	2.58	0.786	4.11
450	2.74	0.837	3.87
500	2.90	0.884	3.66
512	2.94	0.895	3.61
600	3.19	0.973	3.32
700	3.46	1.06	3.06
750	3.59	1.10	2.95
800	3.72	1.13	2.85
824	3.78	1.15	2.80
894	3.95	1.20	2.68
900	3.96	1.21	2.68
925	4.02	1.22	2.64
960	4.10	1.25	2.59
1000	4.19	1.28	2.53
1250	4.72	1.44	2.25
1400	5.02	1.53	2.11
1500	5.21	1.59	2.03
1700	5.58	1.70	1.90
1800	5.76	1.76	1.84
2000	6.10	1.86	1.74
2100	6.27	1.91	1.69
2200	6.43	1.96	1.65
2400	6.75	2.06	1.57
2500	6.90	2.10	1.54
2600	7.05	2.15	1.50
2700	7.20	2.20	1.47
3000	7.64	2.33	1.39
3500	8.33	2.54	1.27
4000	8.98	2.74	1.18
4900	10.1	3.07	1.05
5000	10.2	3.11	1.04
